多工位鉆孔攻絲機 |
|
☆外形尺寸：3100*1000*1400 |
|
☆有效行程：1800*300*200mm |
|
☆機床重量：1200kg
|
|
☆鉆孔范圍：0.3-16
|
1、該款多工位全自動鉆孔攻絲機外觀小巧玲瓏，精致美觀，真正做到小而精的特點
2、自帶工業級加工中心系統，編程代碼及操作流程做到了與國際通用
3、使用高性能標準軸承使用壽命比普通軸承更持久
4、使用純手工“鏟花”工藝
5、采用國際12.9內六角螺絲，扭力扳手，均衡扭力定位，精度更高，更長久
6、機床搭載工控多軸聯動，可實現三維模式下的任何動作，不必再擔心工件高低不同排列不規則的煩惱
7、整機使用伺服電機做傳動電機，在確保加工速度的情況下又增加了耐用及高精度的特點;
8、配合臺灣原產高速靜音極線性導軌，導向精度高。
9、主軸選取高精度自制主軸。也可搭載高速主軸，為解決不同材料的加工特點任意選配
10、斷鉆頭報警停止功能，在斷鉆頭的情況下及時提醒讓操作者更省心;
11、設備整機配置人性化保護功能，讓客戶在誤操作的情況下不會導致機床嚴重?fù)p壞
12、設備獨立工作，只需220v電壓設備即可運行無憂，無需增加任何附加裝配
13、可根據客戶需求非標定制，讓客戶擁有私人定制，私人專屬體驗。

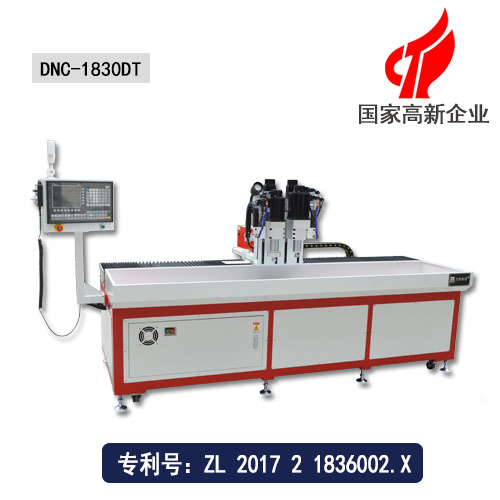

| 項目/型號 | DNC-1830DT | 單位 |
| 機床外形尺寸（長X寬X高） | 3100*1000*1400 | mm |
| X軸行程（主軸左右移動） | 1800 | mm |
| Y軸行程（主軸前后移動） | 300 | mm |
| Z軸行程（主軸上下移動） | 200 | mm |
| 主軸端面至工作臺面距離 | 120 | mm |
| 工作臺尺寸（長X寬） | X2000，Y280 | mm |
| 最大承重 | 1200 | kg |
| T形槽尺寸 | 上寬13，下寬20 | mm |
| 鉆孔直徑范圍 | 0.3-16（可訂制） | mm |
| 攻絲直徑范圍 | 3-12（可訂制） | mm |
| 主軸轉速 | 0-24000（可選配） | rpm/min |
| 滾珠絲桿（X/Y/Z) | X,Y,Z:3210，2010，1605（臺灣原裝進口） | mm |
| 線性導軌 | X,Y,Z:20*2（臺灣原裝進口） | mm |
| 主軸電機 | 0.55/0.75/2.2 | kw |
| X、Y、Z軸快速進給 | 18000/18000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約10000 | 個 |
| 機床重量 | 約1500 | kg |
| 編程方式 | 手動編程，電腦編程兼用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
